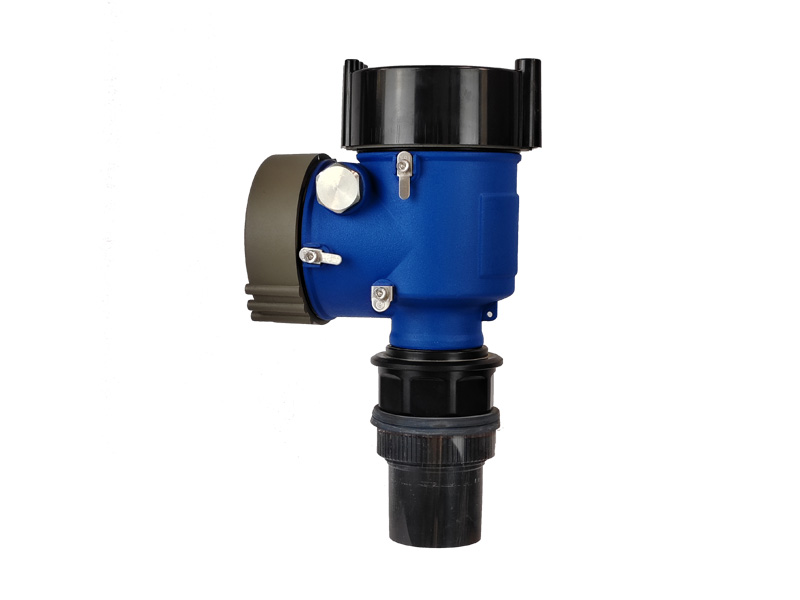

GKYWG-60C超声波液位计

产品概述

GKYWG-60C超声波液位计是由微处理器控制的数字液位仪表，安装于被测容器上部，利用超声波发射接收的原理，可以准确测量多种容器内介质（如：毒性、腐蚀性、易发挥、易泄露等）的液位。液位计结构简单，安装维护方便，非接触测量可广泛应用于石油、化工、食品、水处理等行业液体和固体物料高度的测量。

自动功率调整、增益控制、温度补偿

36通道高频处理器，测量稳定性高

非接触、干扰因素少、使用方便

尤其适用于各种腐蚀性、粘稠及浑浊性液体的液位测量

可以选配多点平均温度计实现多点温度和液位同时测量

模块化设计，量程大、盲区小

IP68防护安装条件宽松

可适用于三层搅拌储罐的过程测量

智能识别系统对测量容器结构读取识别，达到轻松避障

体积小、重量轻、非接触测量；安装便捷

输出信号4～20mA/HART  RS485 MODBUS通讯

低功耗设计，12V电压即可让超声波液位计投入正常工作

多协议定制，可代替进口仪表

应用领域

1、钢铁行业∶煤焦化（备煤仓、焦仓、煤气柜、煤焦油及粗苯罐）、烧结厂（烧结料混合仓、冷返矿、球团仓）等料仓的料位检测

2、炼铁厂：炼铁中间仓、高炉等料仓的料位检测

3、煤炭行业∶原煤仓、粉煤仓、煤研石仓储料位、洗煤池等料仓的料位检测

4、水泥行业∶原料库、生料均化库、熟料库、成品库、粉煤灰仓、原煤仓、石膏库、水泥渣仓等料仓的料位检测

5、电力行业：如火电厂的原煤仓、粉煤仓及干灰库中料位的检测

6、有色冶金行业、制铝、制镍、制锌、制钛行业

7、化工行业：如石油化工、煤焦化工、电石化工等料仓的料位检测

8、食品行业、环保及水处理行业、半导体行业等

9、水利行业：湖泊、河道防汛使用

10、海绵城市地下管网液位测量

技术参数

外形尺寸

安装示意

安装要求：安装于容器的上方，可直接安装到储罐罐顶，也可采用旁通管安装，旁通管内径≥200mm。探头发射面垂直指向液面或料面；若为密闭容器，应采用法兰式安装，其它情况可采用支架安装。安装位置尽可能选择液面平稳、料面平整的位置，远离容器内注液（料）口，搅拌叶片、凹凸不平的容器壁等能够阻挡声波的物体，波束所辐射区域内不得有障碍物。

注意事项：若液位/物位能进入仪表的盲区，需安装延伸管抬高探头的安装高度，延伸管的内壁需光滑（无焊接缝合和对接缝）。若固定导波管应考虑减震措施，防止管内存在声波干扰。

配置表

电气连接

订货选型
